8ch కార్డిక్ కాయిల్ తక్కువ SNR కోసం ట్రబుల్ షూటింగ్

సమస్య/లక్షణం

8-ఛానల్ కార్డియాక్ కాయిల్ స్కానింగ్‌ని ఉపయోగించినప్పుడు, చిత్రం SNR మంచిది కాదు. మాన్యువల్ స్కానింగ్‌ని ఉపయోగించినప్పుడు చాలా తక్కువగా సిగ్నల్‌ని కనుగొనండి.

మూల కారణం/పరిష్కారం

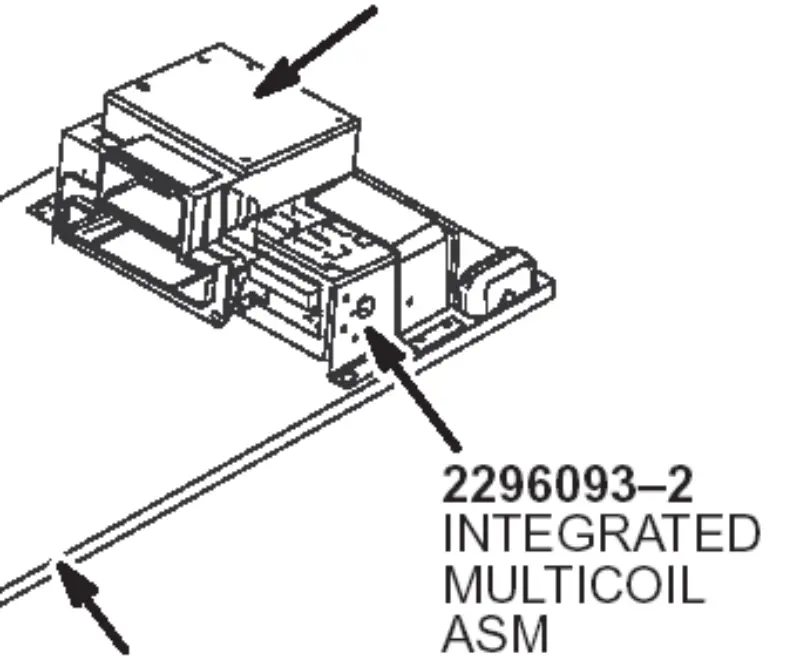

ఇంటిగ్రేటెడ్ మల్టీకాయిల్ ASM మదర్ బోర్డ్ చెడ్డది. (డైనట్రాన్, IC: HC105)

ట్రబుల్షూటింగ్ చరిత్ర/సూచన

1. 8-ఛానల్ కార్డియాక్ కాయిల్ రన్ టెస్ట్ SNRని ఉపయోగించండి, అన్ని ఛానెల్ విఫలమైంది.

2. MCRT సాధనాలను ఉపయోగించండి 8-ఛానల్ SNR తనిఖీ, అన్ని ఛానెల్ పాస్. అప్పుడు కాయిల్‌లో సమస్య ఉండాలి.

3. కొత్త కాయిల్‌ని ఆర్డర్ చేయండి, కానీ సమస్య అదే. చిత్రం కూడా తక్కువ SNR.

4. మాడ్యూల్ డ్రైవ్ పవర్ మరియు STIF మరియు IRF I/O బోర్డు యొక్క అన్ని ఛానెల్‌లను తనిఖీ చేయండి. ది

8 ఛానెల్‌లు సరే.

5. ఇంటిగ్రేటెడ్ మల్టీకాయిల్ ASMని 8-ఛానల్ కార్డియాక్ నార్మల్ ఇమేజ్‌ని రీప్లేస్ చేయండి.

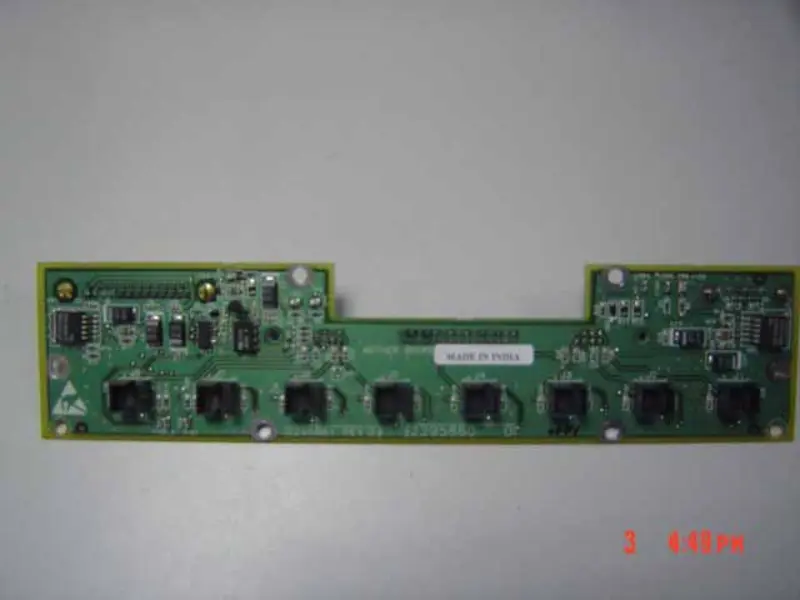

6. మదర్ బోర్డ్‌ను తనిఖీ చేయండి, HCT04(6反向器) మరియు డైనట్రాన్ బ్యాడ్‌ని కనుగొనండి.

నేర్చుకోవడం:

MCRT సాధనాలను ఉపయోగిస్తే 8-ఛానల్ ఫెయిల్ ప్లేస్ కాయిల్ సైడ్ అని మేము నిర్వచించినప్పుడు, మేము ఇతర సైట్‌లో 8-ఛానల్‌ని తనిఖీ చేయడం మంచిది.
