FSE మరియు GRE ఆర్టిఫ్యాక్ట్

సిస్టమ్: MR 0.35T ఓవెన్

హాస్పిటల్: డాకింగ్ ఆయిల్‌ఫీల్డ్ జనరల్ హాస్పిటల్

సమస్య/లక్షణం

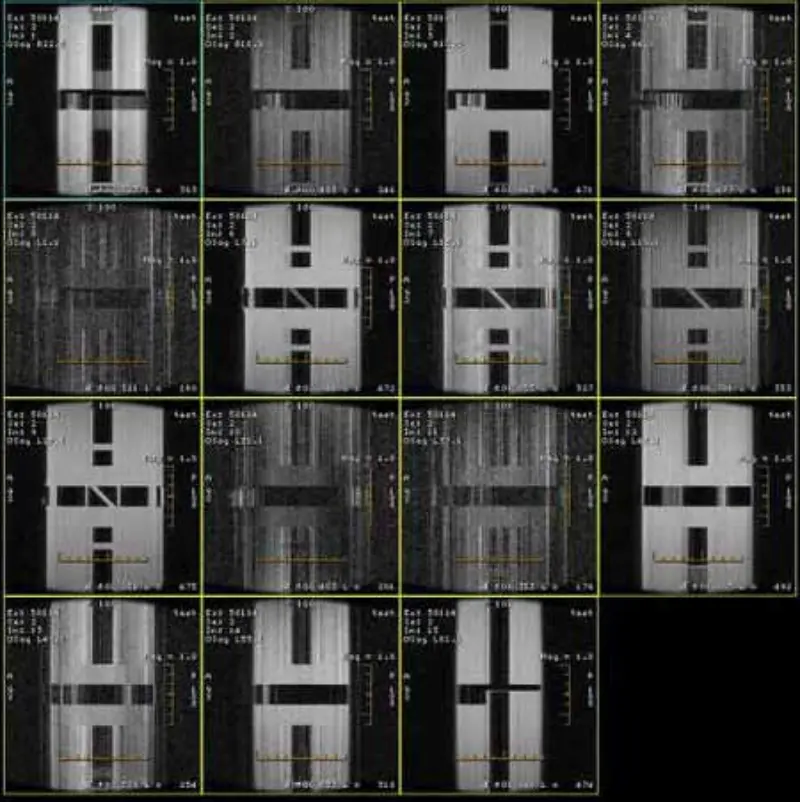

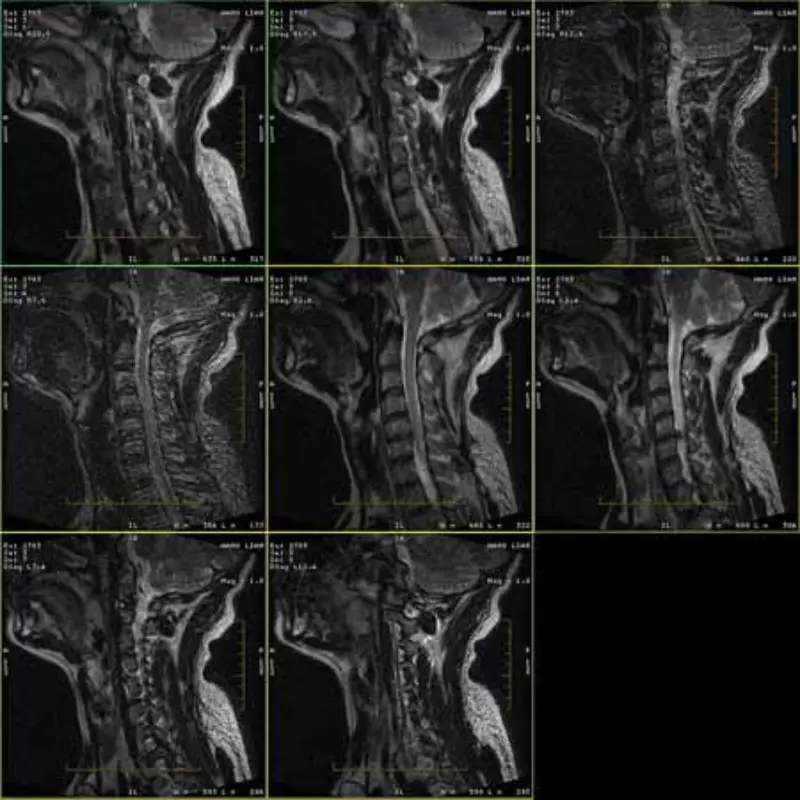

FRFSE మరియు GRE ప్రోటోకాల్‌ల ఇమేజ్‌లు దెయ్యాన్ని కలిగి ఉంటాయి మరియు కొన్నిసార్లు తక్కువ SNR చిత్రాలు ఒక సిరీస్‌లో కనిపిస్తాయి. కానీ SE ప్రోటోకాల్ చిత్రాలు సాధారణమైనవి.

దయచేసి అటాచ్ చిత్రాలను చూడండి.

ట్రబుల్షూటింగ్ చరిత్ర/సూచన

1. ఈ కళాఖండాలు FRFSE మరియు GRE ప్రోటోకాల్‌ల చిత్రంలో మాత్రమే కనిపిస్తాయి, కానీ SE ప్రోటోకాల్

చిత్రాలు ఎప్పుడూ కనిపించవు. హెడ్ ​​SPT త్వరిత తనిఖీ చేయండి, హెడ్ SNR మార్జినల్ (సుమారు 8.2).

2. RF డోర్, లైటింగ్ పవర్, TCU పవర్, PAC పవర్ సప్లై మరియు మాగ్నెట్ డిస్‌ప్లే తనిఖీ చేసారు, అన్నీ సరే.

3. గ్రేడియంట్ యాంప్లిఫయర్‌లు, SRU మరియు కేబుల్‌లపై ఫిల్టర్‌లను మార్చారు, ఆర్టిఫ్యాక్ట్ ఇప్పటికీ అదే ప్రోటోకాల్‌లలో కనిపిస్తుంది.   3లో 3వ పేజీ

4. దిగువ భాగాలను మరొక సైట్‌లో పరీక్షించండి, అన్నీ సరే. గ్రేడియంట్ PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS మరియు హెడ్ కాయిల్

5. DD డయోడ్ ప్రాపర్టీ, DD కేబుల్స్ మరియు HV, అన్నీ సాధారణమైనవిగా తనిఖీ చేయండి.

6. UCERD యొక్క RF సిగ్నల్ అవుట్‌పుట్‌ను నిలిపివేయండి, కళాఖండం అదృశ్యమైంది.

7. రిసీవర్‌ని మార్చుకోండి మరియు కేబుల్‌లను స్వీకరించండి మరియు MAను దాటవేయండి, సమస్య ఇప్పటికీ అలాగే ఉంది.

8. బాడీ కాయిల్‌ను విడదీయండి, దానిని మాగ్నెట్ వెలుపల ఉంచండి, అన్ని కేబుల్‌లను కనెక్ట్ చేయండి మరియు మళ్లీ స్కాన్ చేయండి, కళాఖండాలు ఇప్పటికీ ఉన్నాయి.

9. మేము విద్యుత్ సరఫరా మరియు భూమిని తనిఖీ చేస్తాము మరియు PP (మాగ్నెట్ రూమ్) పై గ్రౌండ్ కనెక్టర్ చాలా వదులుగా ఉంది. మేము దానిని బిగించి, మళ్లీ స్కాన్ చేస్తాము, హెడ్ SNR మెరుగుపడింది

(హెడ్ SNR: 8.9)

మూల కారణం/పరిష్కారం

చివరగా, MR పరికరాల శక్తి యొక్క 3 లైవ్ వైర్‌లలో 1 నుండి 1 వైర్‌ను ఎవరైనా కనెక్ట్ చేసినట్లు మేము కనుగొన్నాము

అనుమతి లేకుండా MR శాఖ వెలుపల సరఫరా. వైర్‌ని తీసివేసి, మళ్లీ స్కాన్ చేసిన తర్వాత, సిస్టమ్ నార్మల్‌గా వస్తుంది మరియు హెడ్ SNR 9.3.

కాబట్టి విద్యుత్ సరఫరా నాణ్యత చిత్రం నాణ్యతను ప్రభావితం చేస్తుంది.
