ఆర్టిఫాక్ట్ WI/ఫియస్టా ఇమేజ్ వైట్ పిక్సెల్

సిస్టమ్: 1.5T సిగ్నా ట్విన్ ఎక్సైట్ II (సాఫ్ట్‌వేర్ వెర్షన్ 11.0M4)

సమస్య/లక్షణం

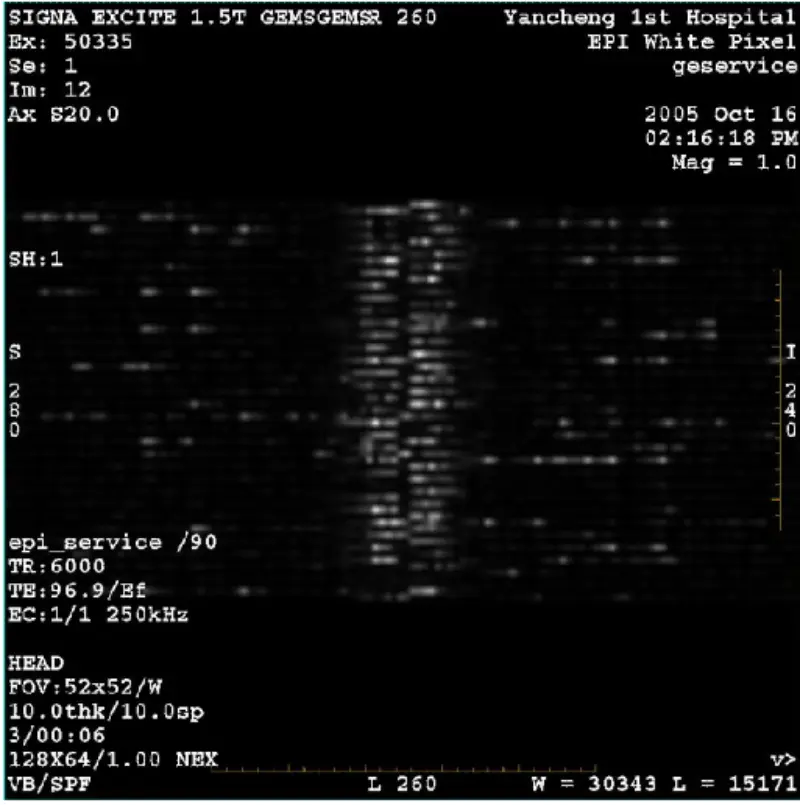

DWI (జూమ్ మోడ్ మరియు మొత్తం మోడ్) మరియు ఫియస్టా (జూమ్ మోడ్ మరియు మొత్తం మోడ్) చిత్రం బాడీ కాయిల్ లేదా హెడ్ కాయిల్‌ని ఉపయోగిస్తున్నప్పుడు కనిపించే రెటిక్యులేట్ లేదా కార్డ్‌రాయ్ ఆర్టిఫ్యాక్ట్‌తో సంబంధం లేకుండా, ఇతర సాధారణ చిత్రం సాధారణంగా కనిపిస్తుంది

ట్రబుల్షూటింగ్ చరిత్ర/సూచన

1. సూపర్ కండక్ట్ షిమ్ చెక్, ఫలితం అంతా పాస్.

2. రోగి వంతెనను తీసివేయండి, ఏ నాణెం మరియు ఇతర మెటల్ కనుగొనబడలేదు.

3. గ్రాఫిడీ క్రమాంకనం అన్ని నిబంధనలను ఆకుపచ్చగా చేయండి.

4. జూమ్ మరియు మొత్తం BACCని అమలు చేయండి.

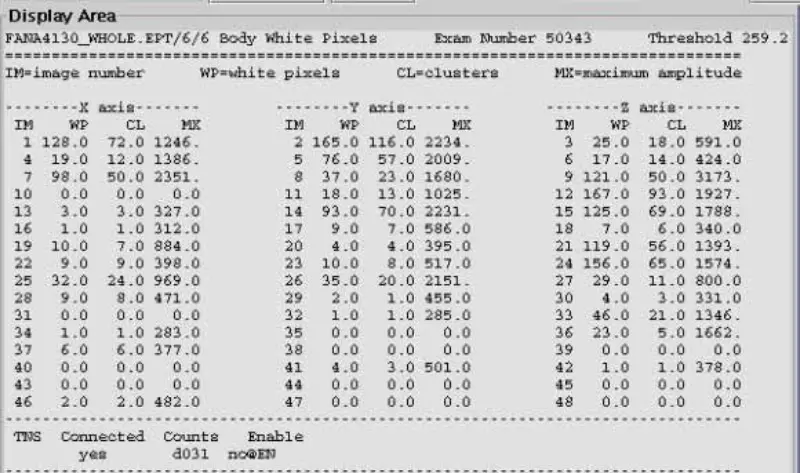

5. జూమ్ మరియు మొత్తం EPTని అమలు చేయండి. ఫలితంగా తెలుపు పిక్సెల్ తీవ్రంగా మరియు ఇతర అంశాలు పాస్ అవుతాయి

తల మరియు శరీరంతో సహా. ఫేజ్ డైథర్ B0 విలువ స్పెక్‌లో ఉంది.

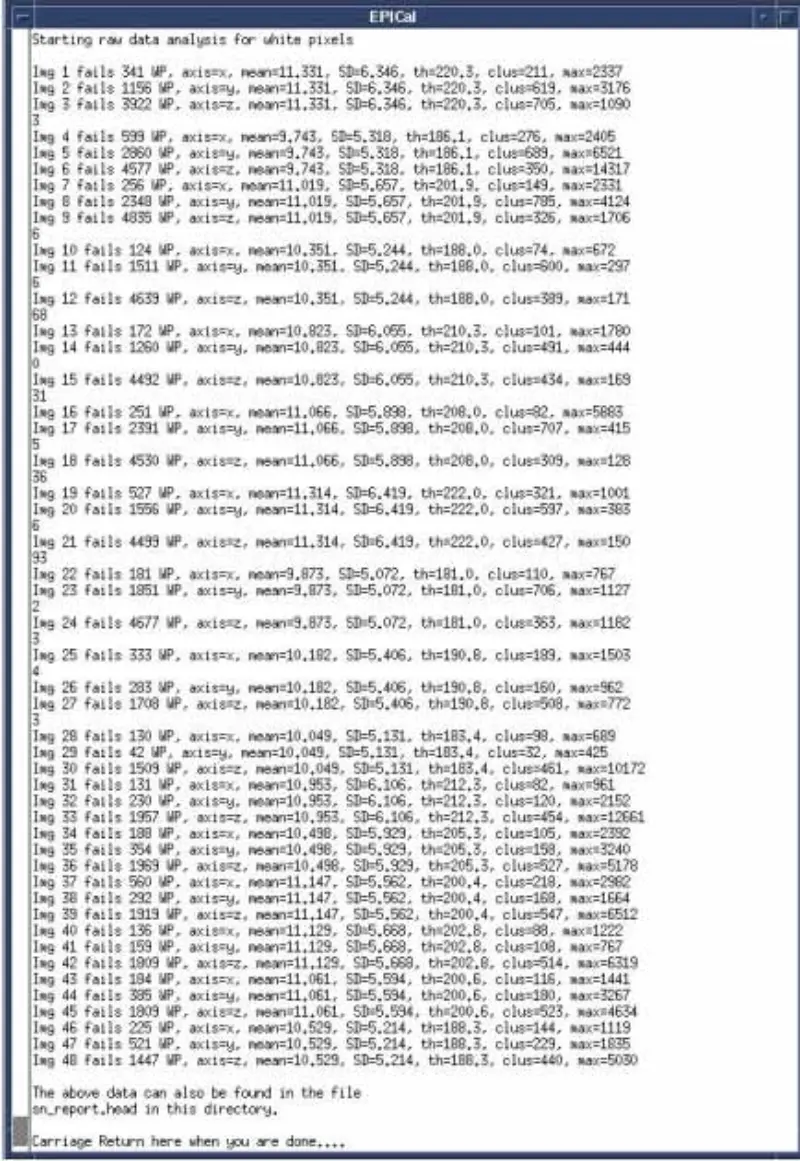

6. వైట్ పిక్సెల్ పరీక్షను అమలు చేయండి, అన్నీ విఫలమయ్యాయి.

7. SPT అన్ని పాస్‌లను అమలు చేయండి. ముఖ్యంగా అన్ని గ్రేడియంట్ స్టెబిలిటీ పరీక్షలు ఉత్తీర్ణత సాధిస్తాయి.

8. ఫ్యాన్, స్పీకర్, ఇంజెక్టర్, కోల్డ్ హెడ్ మొదలైనవాటితో సహా అయస్కాంతం చుట్టూ ఉన్న పర్యావరణ అంశాలను అనుకరించండి మరియు తనిఖీ చేయండి.

9. టెంప్ సెన్సార్, SRI, PAC మరియు టేబుల్‌ని నిలిపివేయండి, ఇప్పటికీ సమస్య.

10. సిస్టమ్ క్యాబినెట్ I/F(బాడీ J2 మరియు హెడ్ J5) వద్ద రిసీవ్ కేబుల్‌ను డిస్‌కనెక్ట్ చేయండి, సిస్టమ్ క్యాబినెట్ కనెక్టర్‌కు 50 ఓం టెర్మినేటర్ మరియు DC బ్లాక్‌ను జోడించండి. EPT వైట్ పిక్సెల్ హెడ్ మరియు బాడీ స్కాన్. ఫలితం పాస్. సిస్టమ్ క్యాబినెట్‌లో లేని సమస్యను నిర్ధారించండి. మళ్లీ కనెక్ట్ చేయండి. సిస్టమ్ క్యాబినెట్ I/F వద్ద కేబుల్‌ని స్వీకరించండి

11. GP బోర్డ్, EPT వైట్ పిక్సెల్ హెడ్ మరియు బాడీ స్కాన్ వద్ద X,Y మరియు Z గ్రేడియంట్ డ్రైవ్ ఫైబర్ ఆప్టిక్‌లను డిస్‌కనెక్ట్ చేయండి. ఫలితం పాస్. ఇది తెలుపు పిక్సెల్ గ్రేడియంట్ ద్వారా ప్రేరేపించబడిందని సూచిస్తుంది. తెల్లటి పిక్సెల్ ఒక అక్షం మీద మాత్రమే కాకుండా చూసింది. అప్పుడు SGA PS, GP బోర్డ్‌ను భర్తీ చేయండి, కానీ ఇప్పటికీ సమస్య ఉంది. X,Y,Z గ్రేడియంట్ డ్రైవ్ ఫైబర్ ఆప్టిక్స్‌ని మళ్లీ కనెక్ట్ చేయండి.

12. SSM వద్ద DD/TRని నిలిపివేయండి. పెన్ వాల్ (J72,J73,J74,J75,J75) వద్ద DD కేబుల్‌ను డిస్‌కనెక్ట్ చేయండి ,EPT వైట్ పిక్సెల్ హెడ్ మరియు బాడీ స్కాన్. ఫలితంగా తల పాస్ మరియు శరీరం విఫలమైంది. బాడీ కాయిల్ అన్‌ట్యూన్ చేయబడింది, కాబట్టి బాడీ కాయిల్ సిగ్నల్‌ను గ్రహిస్తుంది.అందువల్ల హెడ్ పాస్ మరియు బాడీ విఫలమైంది. మా తగ్గింపును తనిఖీ చేయడానికి, ఎక్స్‌టెన్షన్ కేబుల్‌ను హెడ్ కాయిల్‌కి కనెక్ట్ చేయండి మరియు హెడ్ కాయిల్‌ను మాగ్నెట్ బోర్ వెలుపల ఉంచండి, హెడ్ వైట్ పిక్సెల్‌ని స్కాన్ చేయండి. నిజానికి, ఫలితం తల విఫలమైంది. పెన్ వాల్, EPT వైట్ పిక్సెల్ హెడ్ మరియు బాడీ స్కాన్ వద్ద DD కేబుల్‌లో ఒకదాన్ని మాత్రమే మళ్లీ కనెక్ట్ చేయండి. ఫలితం అంతా విఫలమైంది. DD బోర్డు మరియు స్ప్లిటర్ బోర్డు కారణం కాదని నిర్ధారించండి.

13. పెన్ వాల్ వద్ద DD కేబుల్‌లను మళ్లీ కనెక్ట్ చేయండి. SSM.EPT వైట్ పిక్సెల్ హెడ్ మరియు బాడీ స్కాన్ వద్ద బాడీ మరియు హెడ్ T/R బయాస్ BNC కేబుల్‌ను డిస్‌కనెక్ట్ చేయండి. ఫలితం అంతా విఫలమైంది. బాడీ మరియు హెడ్ బయాస్ కేబుల్‌లను మళ్లీ కనెక్ట్ చేయండి. SRFDII.EPT వైట్ పిక్సెల్ స్కాన్‌లో హెడ్ మరియు బాడీ అవుట్‌పుట్ కేబుల్‌ను డిస్‌కనెక్ట్ చేయండి. ఫలితం అంతా విఫలమైంది. SRFDII AMP మరియు SSMలో సమస్య లేదని నిర్ధారించారు.

14. హైబ్రిడ్ వద్ద I మరియు Q కేబుల్‌లను డిస్‌కనెక్ట్ చేయండి. హెడ్ ​​EPT వైట్ పిక్సెల్ స్కాన్‌ని అమలు చేయండి. ఫలితం విఫలమైంది. అనుమానిత హైబ్రిడ్. హైబ్రిడ్‌ని భర్తీ చేయండి. కానీ ఇప్పటికీ సమస్య.

15. అయస్కాంతం ముందు కవర్ తొలగించండి. RF షీల్డ్ గ్రౌండ్ కేబుల్ మరియు టెంప్ సెన్సార్ కేబుల్‌ను తనిఖీ చేయండి. కేబుల్ బాగానే ఉంది.

16. TRM నుండి బాడీ RF కాయిల్‌ను తీసివేయండి. రన్ హెడ్ EPT వైట్ పిక్సెల్ స్కాన్, ఫలితం విఫలమైంది.

17. TRM నుండి RF షీల్డ్‌ను తీసివేయండి. RF షీల్డ్‌తో EPT వైట్ పిక్సెల్ స్కాన్‌ని అమలు చేయండి. ఫలితం విఫలమైంది. RF షీల్డ్‌ను భర్తీ చేసి, EPT వైట్ పిక్సెల్ స్కాన్‌ని అమలు చేయండి. ఇంకా సమస్య.

మూల కారణం/పరిష్కారం

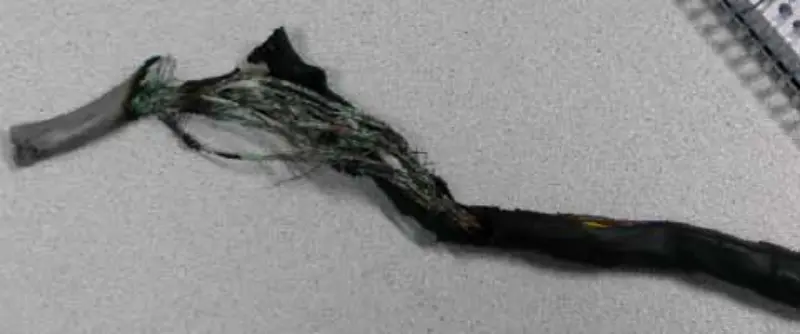

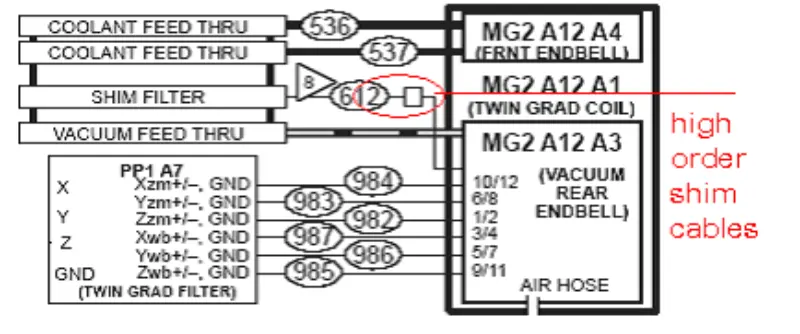

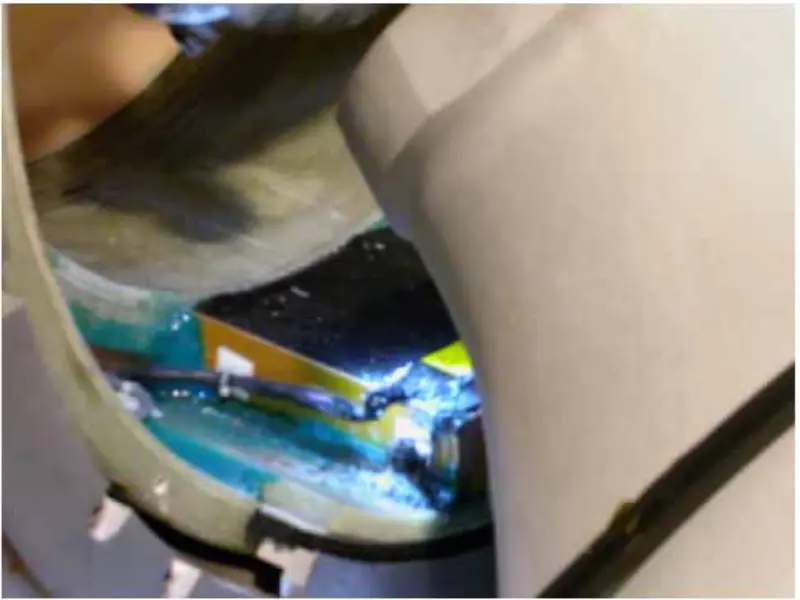

పై చర్య మరియు విశ్లేషణ నుండి, గ్రేడియంట్ కాయిల్ వల్ల సమస్య ఏర్పడుతుందని మేము నిర్ధారించాము. కాబట్టి మేము అయస్కాంతం యొక్క ముందు మరియు వెనుక కవర్‌ను తీసివేస్తాము, గ్రేడియంట్ కాయిల్‌కు సంబంధించిన బోల్ట్‌లను తనిఖీ చేసి బిగించండి. అయస్కాంతం యొక్క వెనుక కవర్‌ను తీసివేసిన తర్వాత, హై ఆర్డర్ షిమ్ కేబుల్ నల్లగా కాలిపోయినట్లు మేము కనుగొన్నాము.

ఈ సైట్‌లో హై ఆర్డర్ షిమ్ ఎంపిక లేనందున, మేము హై ఆర్డర్ షిమ్ కేబుల్‌ను కట్ చేసాము. మేము విడిగా కేబుల్స్ ఆఫ్ పీల్ మరియు ఇన్సులేట్ అంటుకునే టేప్ ఉపయోగించి కేబుల్స్ ప్రతి అప్ బైండ్ అప్. ప్రతిదీ పునరుద్ధరించండి, EPT వైట్ పిక్సెల్ స్కాన్‌ని అమలు చేయండి. అందరూ పాస్. ఈ స్థానిక మరమ్మత్తు తర్వాత, సిస్టమ్ సరే. DWI మరియు ఫియస్టా చిత్రంలో మునుపటిలా తెలుపు పిక్సెల్ లేదు.

ఫ్యాక్టరీలో హై ఆర్డర్ కేబుల్స్ పాడై ఉండాలి. దెబ్బతిన్న కేబుల్‌లు ఒకదానితో ఒకటి ఆనుకొని చాలా చిన్న సర్కిల్‌లను ఏర్పరుస్తాయి. DWI స్కాన్‌ని అమలు చేసినప్పుడు, సర్కిల్ ఇతర స్కాన్ కంటే ఎక్కువ వేడిని ప్రేరేపించింది. కాబట్టి కేబుల్స్ రోజురోజుకు కాలిపోతాయి మరియు DWI స్కాన్‌ను ప్రభావితం చేస్తాయి. వాస్తవంగా రోజు గడుస్తున్న కొద్దీ ప్రభావం మరింత తీవ్రమవుతుంది.
